Аксессуары для труб

Устройство защиты электропроводки здания предусматривает использование различных ПВХ труб. Кабель можно проложить в трубы гофрированные ПВХ, гладкой жесткой трубе ПВХ, а также в металлорукаве. Все эти трубы выполнены из негорючих самозатухающих материалов, препятствующих возникновению и распространению огня. Металлорукав — это металлическая гофра, стойкая к механическим повреждениям и негорючая. Эти трубы используют для прокладки слаботочных сетей, поскольку они служат надежной защитой для кабелей.
При монтаже сетей и защитных трубопроводов непременно возникают вопросы разводки сетей, соединения.труб, установки в помещении. Для этих целей нужны специальные аксессуары, фитинги. Для соединения гладких и гофрированных ПВХ и ПНД труб можно использовать пластиковые соединители: муфты соединительные, разъемные тройники, раъемные углы. Это жесткие соединители, имеющие одно положение, как правило, под углом 90°. Если требуется соединить трубы под нестандартным улом, то рекомендуется использовать гибкий отвод. Все эти аксессуары выпускаются размерами 16, 20, 25, 32 мм.
Чтобы защитные трубы для кабеля держались надежно, используют специальные крепежные элементы. Крепеж-клипса — один из элементов крепежа для труб ПВХ диаметром 16, 20, 25, 32, 40 мм.. Клипсы можно установить по всему пути пролегания сетей и после прокладывать по ним трубы ПВХ. Трубопровод вдавливается в клипсу и она защелкивается, охватывая электротехническую гофру снизу. Универсальная крепеж-клипса с дюбелем диаметром 16, 20, 25 мм.охватывает трубы ПВХ сверху и приживает их к стене. Аналогично действует и металлическая скоба однолапковая. Она крепит трубопроводы ПВХ и металлорукав к стенам, полу, потолку, для установки требуются приобрести закрепляющие саморезы. Скобы однолапковые производятся диаметрами 10, 12, 14, 16, 18, 20, 22, 24 мм. Скоба двухлапковая металлическая, крепится с двух сторон и является надежным крепежным элементом. Крепит и удерживает трубы ПВХ сверху к любым поверхностям с помощью саморезов. Скобы двухлапковые способны нести более серьезные нагрузки со стороны кабелей и труб, поэтому диметров исполнения данного продукта больше, чем у однолапковых скоб: 14, 16, 20, 22, 25, 27, 32, 34, 40, 43 мм. Помимо труб, клипсы и скобы можно применить для крепления непосредственно проводов.

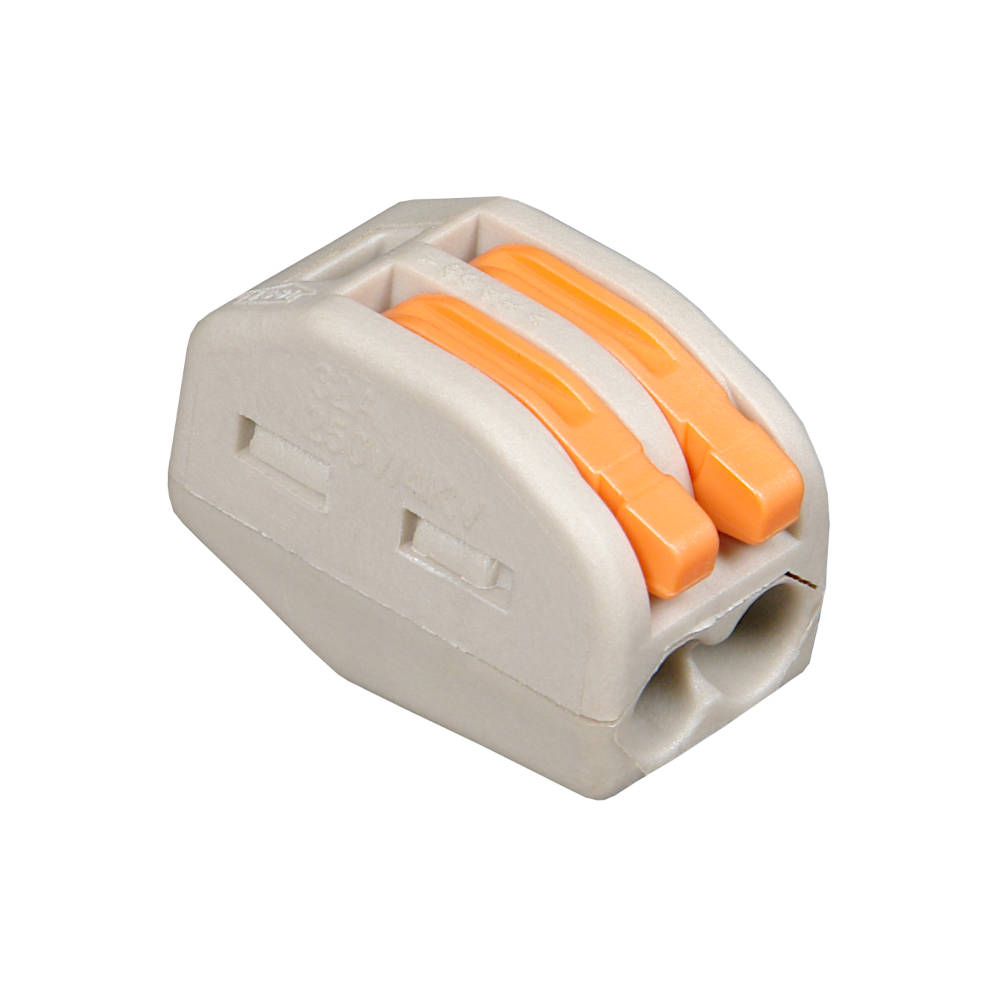

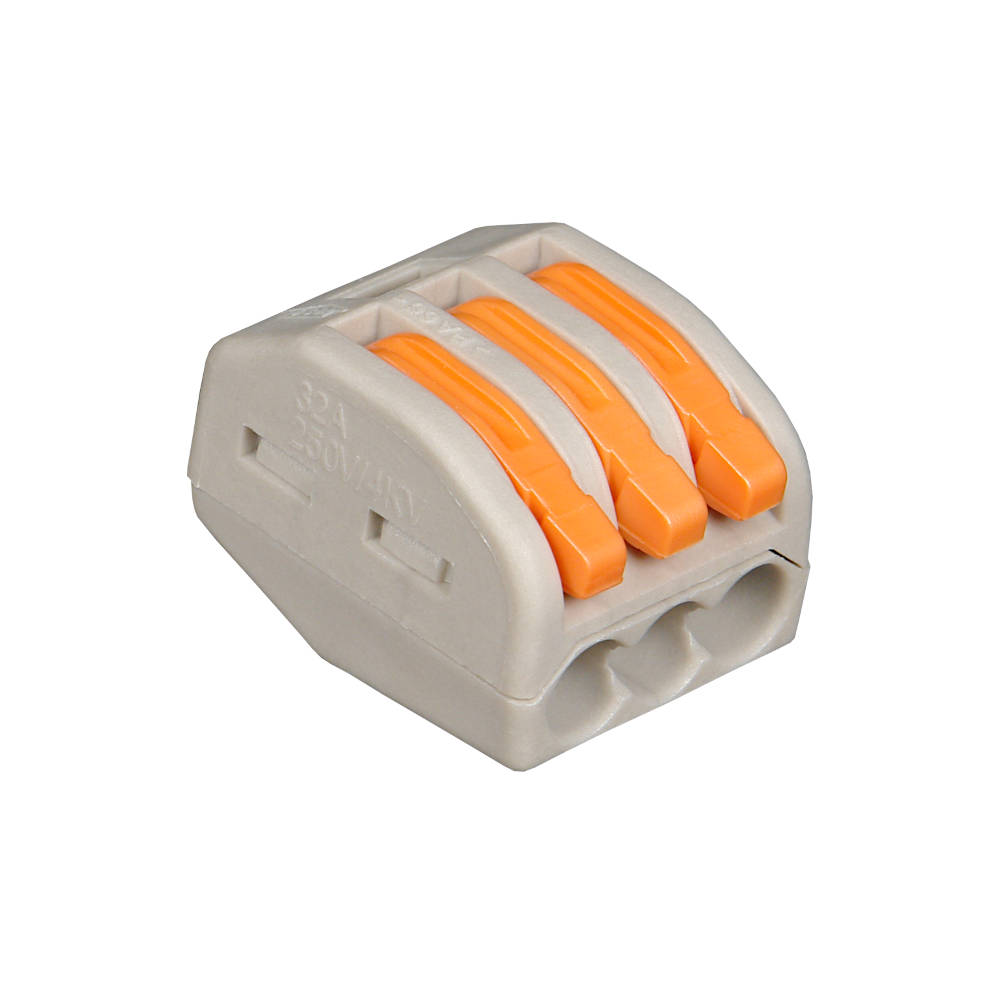

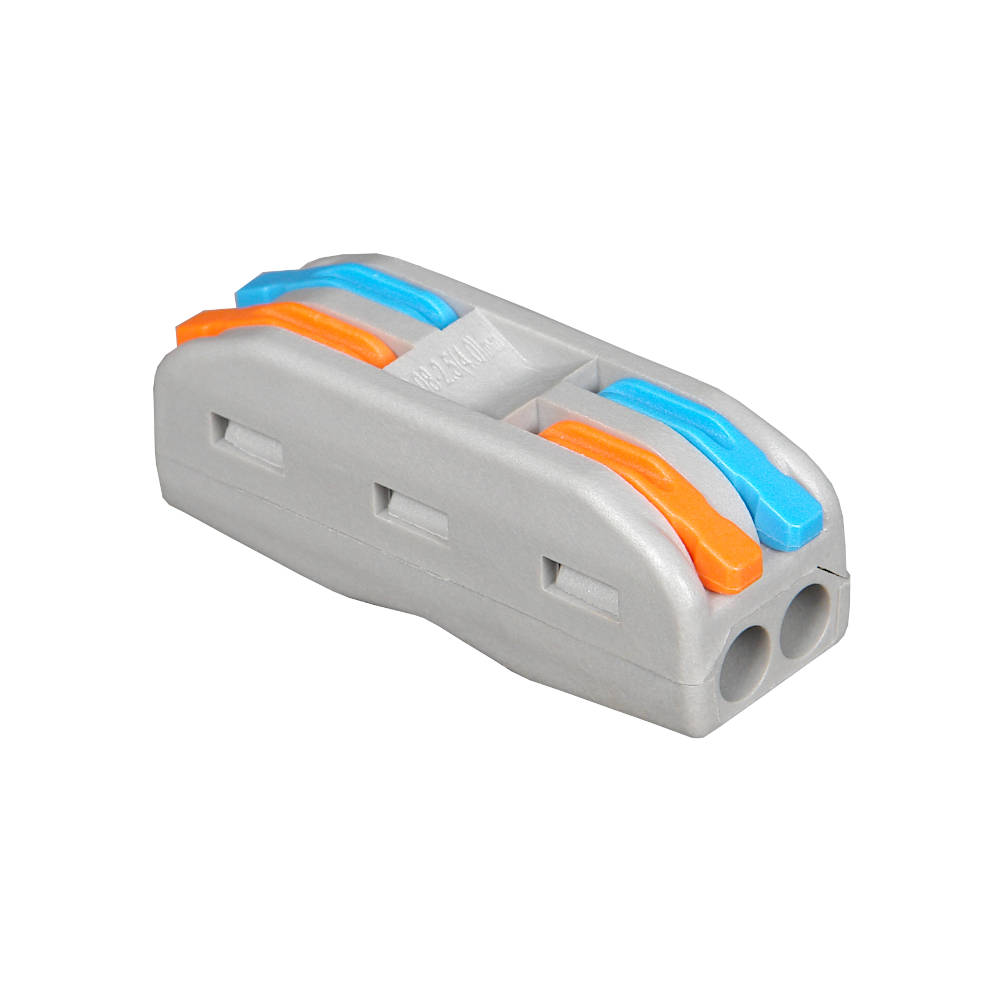

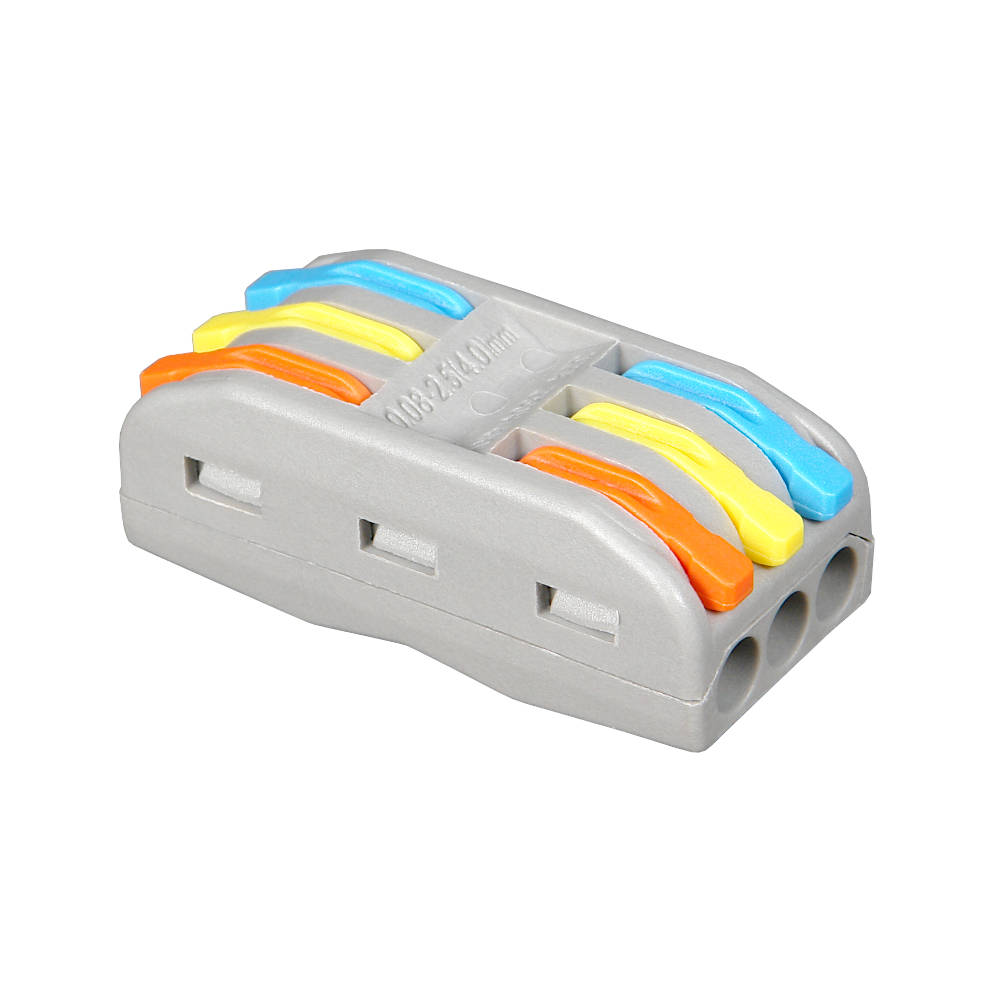

Когда провода проложены, требуется их соединить. Для соединения проводов служат клеммы, выполненные из полеамида или полиэтилена. Колодки клеммные различаются по способу изготовленя и количеству выходов под соединяемые провода. Для доступности и защиты места соединения проводов служат распаячные коробки. Большой ассортимент коробок TYCO представлен в нашей компании.

Муфта для прямого соединения гофрированных и гладких труб.

Артикул	диаметр	Наименование	Ед.изм	Н/у	цена
М01216	16	Муфта d 16	шт.	60	2,95
М01220	20	Муфта d 20	шт.	50	3,81
М01225	25	Муфта d 25	шт.	30	4,77
М01232	32	Муфта d 32	шт.	20	5,79
М01240	40	Муфта d 40	шт.	15	12,74
М01250	50	Муфта d 50	шт.	10	22,47
М01263	63	Муфта d 63	шт.	7	34,59

Тройник разъемный для разветвления гофрированных и гладких труб в местах отводов от магистральной трассы.

Артикул	диаметр	Наименование	Ед.изм	Н/у	цена
Т01216	16	Тройник разъемный d 16	шт.	30	6,30
Т01220	20	Тройник разъемный d 20	шт.	25	6,82
Т01225	25	Тройник разъемный d 25	шт.	20	7,87
Т01232	32	Тройник разъемный d 32	шт.	10	8,92

Угол разъемный для стыковки гладких жестких и гофрированных труб под прямым углом.

Артикул	диаметр	Наименование	Ед.изм	Н/у	цена
У01216	16	Угол разъемный d 16	шт.	60	5,25
У01220	20	Угол разъемный d 20	шт.	48	6,30
У01225	25	Угол разъемный d 25	шт.	28	7,00
У01232	32	Угол разъемный d 32	шт.	24	8,40

Схемы применения аксессуаров для монтажа гофрированных и гладких труб

Устройства для закладки кабеля - УЗК "КОНДУКТОР" (Испания)

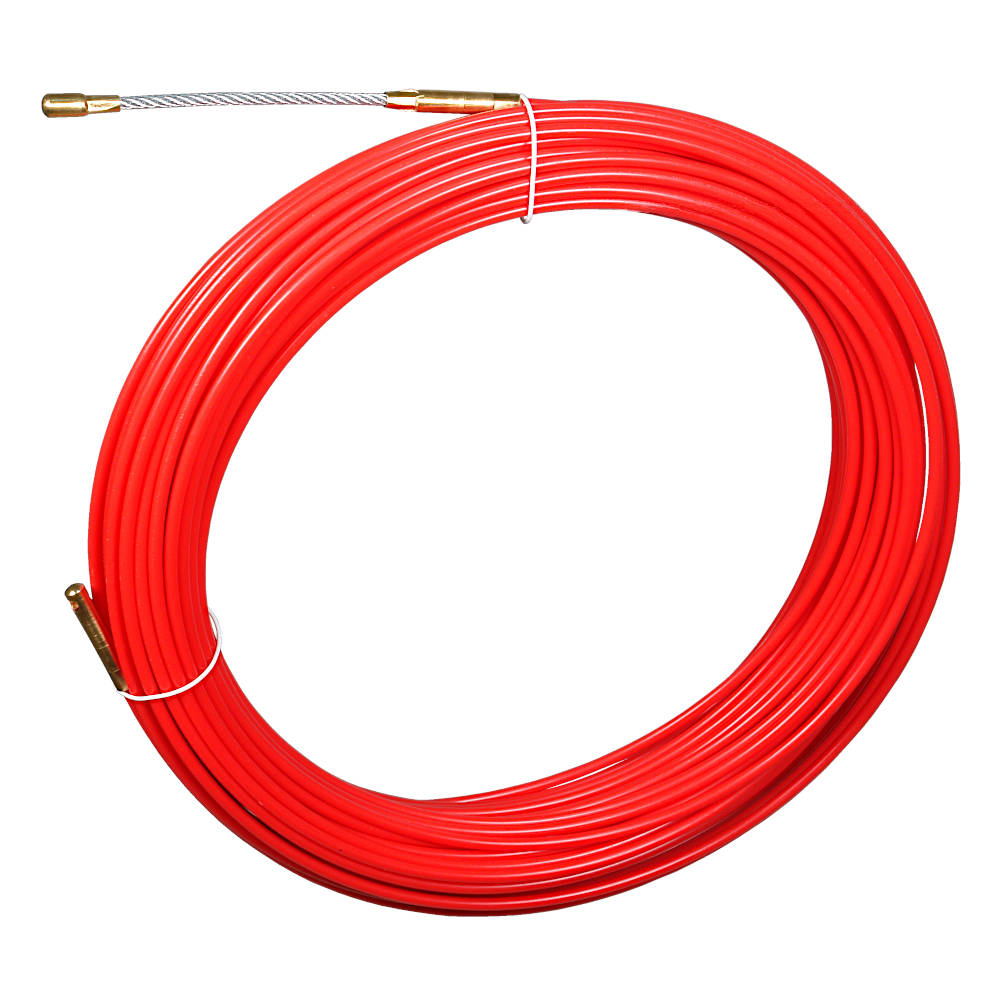

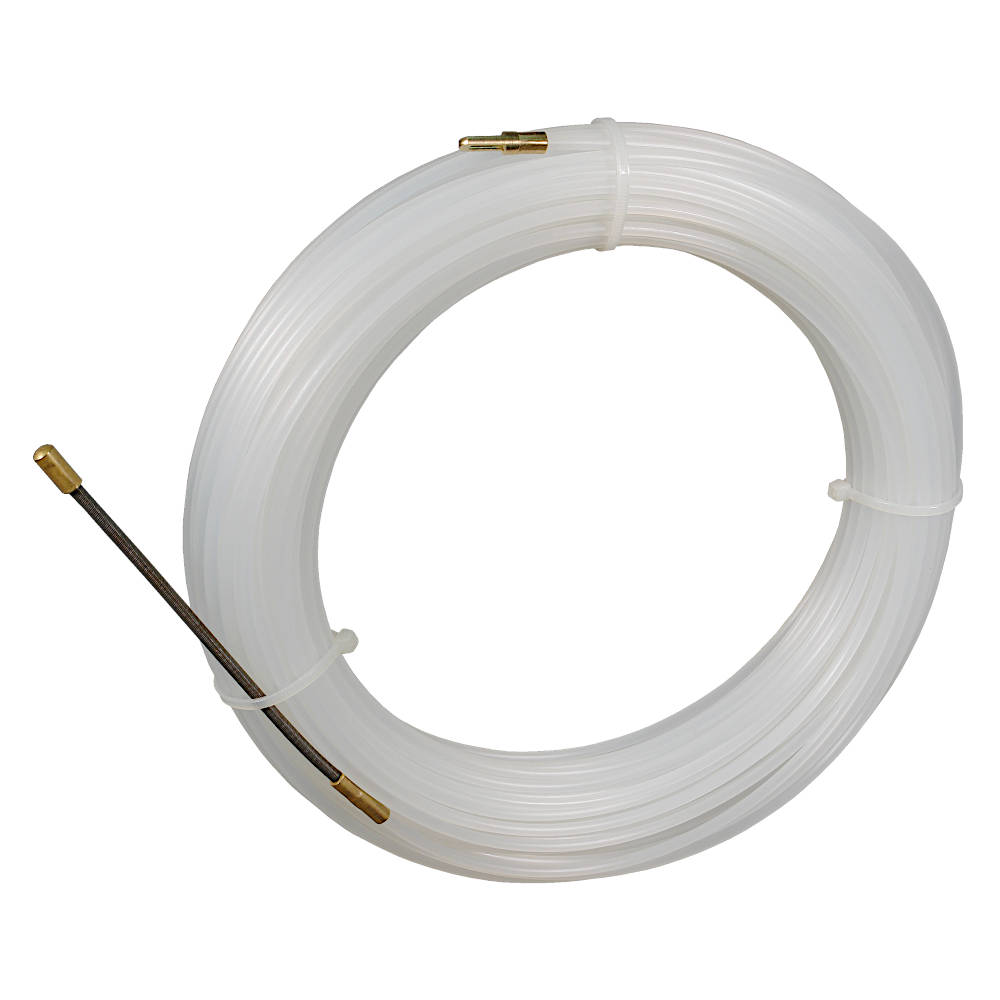

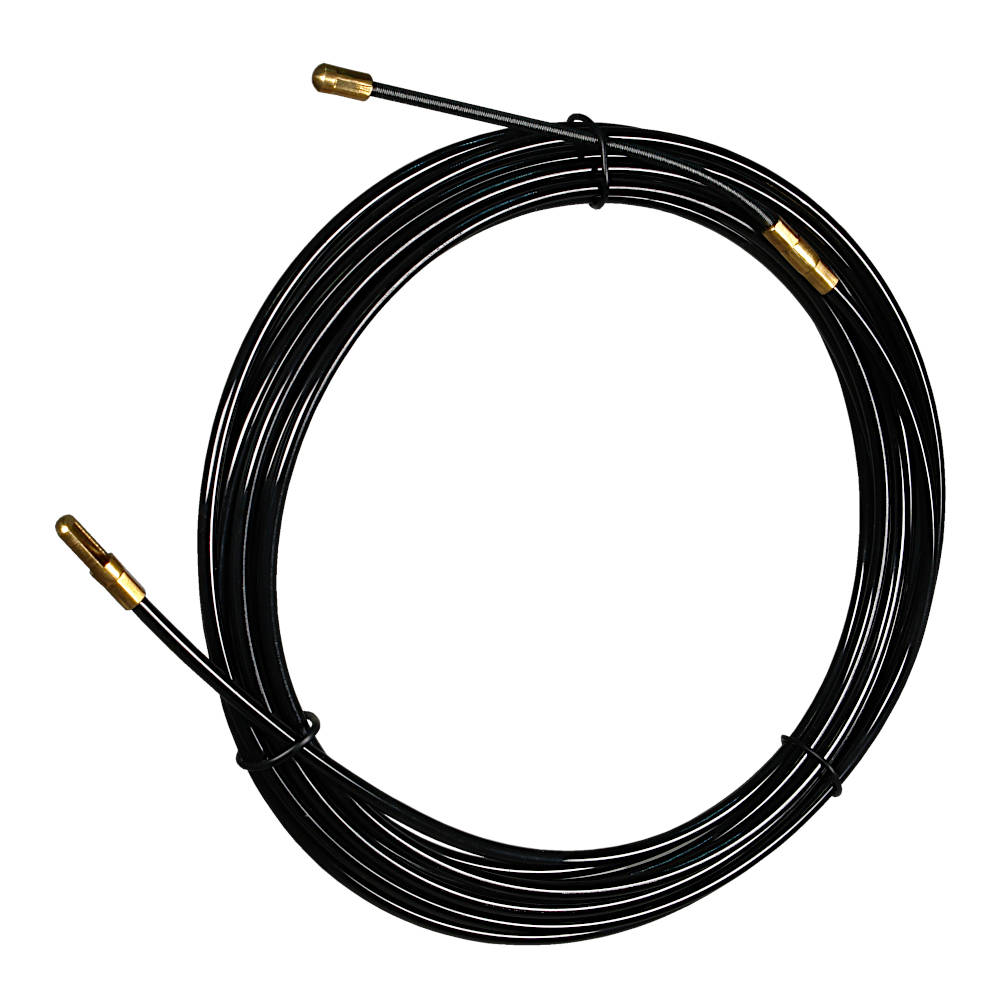

Цены на протяжки для гофрированных труб

Элементы крепежа

Крепеж-клипса для крепления гофрированных и гладких труб к стенам, потолкам, балкам и другим поверхностям.

Применяются при прокладке электропроводки. Для крепления крепеж-клипсы универсальной требуется просверлить отверстие 8 мм и с усилием вдавить в него направляющий дюбель.

Артикул	диаметр	Наименование	Ед.изм	Упаковка	цена
К01116	16	Крепеж-клипса d 16	шт.	150	1,01
К01120	20	Крепеж-клипса d 20	шт.	120	1,33
К01125	25	Крепеж-клипса d 25	шт.	100	1,57
К01132	32	Крепеж-клипса d 32	шт.	80	2,35
К01140	40	Крепеж-клипса d 40	шт.	30	4,47
К01150	50	Крепеж-клипса d 50	шт.	50	4,89
К01163	63	Крепеж-клипса d 63	шт.	40	9,91

Крепеж-клипса универсальная (с дюбелем)

Артикул	диаметр	Наименование	Ед.изм	Н/у	цена
К01116У	16	Крепеж-клипса d 16 с дюбелем	шт.	80	2,37
К01120У	20	Крепеж-клипса d 20 с дюбелем	шт.	50	3,15
К01125У	25	Крепеж-клипса d 25 с дюбелем	шт.	50	3,69

Скоба металлическая оцинкованная для крепления металлорукава, кабелей и труб к поверхностям стен и перекрытий

диаметр	коло-во лапок
	1	2	дистанционная
10	3,03
12	2,50
14	2,50	3,81
16	3,92	4,13	17,60
18	3,00
20	4,47	4,74	17,54
22	4,00	4,00
25	5,06	4,00	18,82
27		5,76
32		5,50	17,00
34		7,66
40		6,00	23,10
43		9,17
50		9,00	20,00
63		11,50	26,00

Монтаж проводов

Колодка клеммная полиэтиленовая (бесцветная)

Артикул	Ед.изм	Н/у	цена
К-04	шт.	10	15,37
К-10	шт.	10	22,75
К-35	шт.	5	142,62
